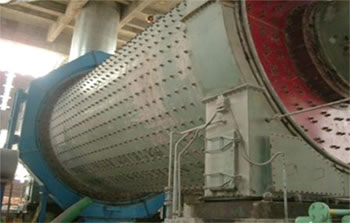

Moinho de bolas

Moínho de bolas é um tipo de equipamento de cimento amplamente usado em indústria de construção para moer cimento grosso ou areias em pó fino.

Princípio de funcionamento do moínho de bolas
O nosso moínho de bolas é um tipo de moinho de grelha que tem duas câmaras. É equipado com cilindro rotativo que é montado horizontalmente.
Os materiais são uniformemente enviados para a câmara de moagem, através de carregamento de dispositivo de veio oco. A câmara é revestida com escada linear ou ondulação linear e existem diferentes especificações de bolas de aço dentro dela.
A força centrífuga gerada com a rotação do cilindro, eleva as bolas de aço a uma certa altura. Em seguida, as esferas de aço caem para os materiais e tritura-os. Depois os materiais grossos entram na segunda câmara através da placa de monocamada. A segunda câmara foi concebida com placa de forro plano e esferas de aço. Materiais são moídos novamente nesta câmara, e descarregados.

Características estruturais do moinho de bolas
1. Moinho de bolas é composto principalmente de parte de carregamento, parte de descarregamento, parte de rotatividade, e parte de condução. A parte de condução consiste em redução de engrenagem, engrenagem pequena, motor elétrico e sistema de controle elétrico.
2. Seu eixo oco possui aço fundido.
3. Sua placa de forro é desmontável e trocável.
4. Sua engrenagem rotativa possui processo de fresagem de qualidade
5. Seu cilindro é projetado com placa de revestimento interno que tem boa resistência à abrasão.
6. Nosso moinho de bolas é caracterizado pelo funcionamento constante, desempenho confiável, longa vida útil e alta eficiência,, etc.

Paramêtros do moínho de bolas

Item Via de moagem saída Volume efectivo Tamanho efectivo Velo-
cidade de
rotativi-
dade do
moínho		 Capa-
cidade
média de
moagem		 Método condutor Água
para
resf-
riamento
do rolamento
principal		 Motor
principal		 Principal redutor Peso Notas
Especificaçoes do diametro do tambor Length Método de moagem (t/h) (mm) r/min (t) (t) Potência Faxa de
velo-
cidade		 (t)
Ø900x 3200 Moagem fechado 0.6-0.8 2 <25 33.4 2.15 Condução da aresta 1x2 30 4.481 10.9 　
Ø1200x 4500 Moagem fechado 1.8-2.2 4.43 <25 30.5 5.2 Condução da aresta 1x2 55 4.481 12 Seco/Umido
Ø1500x 5700 Moagem fechado 4.5-5.0 8.75 <25 26 11 Condução da aresta 1x2 130 4.077 27 Seco/Umido
Ø1830x 6400 Moagem fechado 7.0-9.0 14.76 <25 23.9 19.5 Condução da aresta 1x2 210 4.5 35.14 Seco/Umido
Ø1830x 7000 Moagem fechado 7.0-12.5 16.44 <25 21 19.5 Condução da aresta 1x2 245 4.5 38.2 Seco/Umido
Ø1830x 7500 Moagem fechado 7.5- 13.5 17.68 <25 23.9 21 Condução da aresta 1x2 245 5 40 Seco/Umido
Ø2200x 6500 Moagem fechado 14-15 21.3 <25 21.4 31 Condução da aresta 1x2 380 5 49 Seco/Umido
Ø2200x 7000 Moagem fechado 15-16 23.1 <25 21.4 33 Condução da aresta 1x2 380 5 50 Seco/Umido
Ø2200x 7500 Moagem fechado 15-17 /13 24.7 <25 21.4 35 Condução da aresta 1x2 380 5 51 Seco/Umido
Ø2200x 9500 Moagem fechado 16-18 /13-16 30.3 <25 21.4 41 Condução da aresta 1.5x2 475 5 70 Seco/Umido
Ø2200x 13000 Moagem fechado 18-22 /17-18 42.4 <25 21.4 53 Condução da aresta 2.5x2 630 5 106.05 Seco/Umido
Ø2400x 7000 Moagem fechado 16-18 28.17 <25 20.4 35.5 Condução da aresta 1.5x2 475 5 65 Seco/Umido
Ø2400x 8000 Moagem fechado 18-20 /16-17 32.2 <25 20.4 45 Condução da aresta 1.5x2 475 5 74.79 Seco/Umido
Ø2400x 10000 Moagem fechado/ moagem aberto 18-22 /17-19 40.3 <25 20.91 50 Condução da aresta 2x2 630 5 104 Seco/Umido
Ø2400x 11000 Moagem fechado/ moagem aberto 20-23 /18-20 43.4 <25 20.91 58 Condução da aresta 2x2 630 5 108 Seco/Umido
Ø2400x 12000 Moagem fechado/ moagem aberto 25-27 /20-23 46.5 <25 21.5 64 Condução da aresta 2.5x2 800 6.3 126 Seco/Umido
Ø2400x 13000 Moagem fechado / moagem aberto 28-30 /24-26 49.6 <25 21.5 70 Condução da aresta 2.5x2 800 6.3 130.6 Seco/Umido
Ø2600x 13000 Moagem fechado / moagem aberto 30-32 /26-28 60.5 <25 19.11 80 Condução da aresta 2.5x2 1000 4.5 158.2 Seco/Umido
Ø3000x 9000 Moagem fechado / moagem aberto 35-40 /28-32 58.8 <25 17.73 80 Condução da aresta 2.5x2 1000 6.3 147.23 Seco/Umido
Ø3000x 11000 Moagem fechado / moagem aberto 40-44 /33-35 71 <25 19.98 90 Condução da aresta 2x2 1250 5.6 152 Seco/Umido
Ø3000x 12000 Moagem fechado / moagem aberto 43-46 /36-38 73.9 <25 18.98 103 Condução da aresta 2x2 1400 6.3 162 Seco/Umido
Ø3000x 13000 Moagem fechado / moagem aberto 45-48 /38-40 76.8 ,25 18.98 112 Condução da aresta 2x2 1400 6.3 172 Seco/Umido
Ø3200x 13000 Moagem fechado / moagem aberto 50-53 /42-44 88.95 <25 18.7 122 Condução da aresta 2x2 1600 5.6 237 Seco/Umido
Ø3200x 14000 Moagem fechado / moagem aberto 52-54 /44-46 96.5 <25 18.7 125 Condução da aresta 2x2 1800 7.15 248 Seco/Umido
Ø3500x 11000 Moagem fechado 55-60 93.8 <25 16.5 125 Condução central 2x2 2000 7.15 152 Sem incluir o peso do motor e o redutor de velocidade
Ø3500x 13000 Moagem fechado 60-65 110.8 <25 17 175 Condução central 3.5x2 2000 43.53 313.61 　
Ø3800x 13000 Moagem fechado 65-75 133.86 <25 17 190 Condução central (eixo de apoio oco) 3.5x2 2500 43.53 223 Sem incluir o peso do motor e o redutor de velocidade
Ø3800x 13000 Moagem fechado 65-75 133.86 <25 16.5 190 Condução central (rolamento duplo de slide) Central 　 2500 43.53 260 Sem incluir o peso do motor e o redutor de velocidade
Ø3800x 13000 Moagem fechado 65-75 133.86 <25 16.5 190 Um slide condução dupla 3.5x2 2500 　 225 Sem incluir o peso do motor e o redutor de velocidade
Ø4200x 13000 Moagem fechado 75 164 <25 15.6 209 Condução central (rolamento duplo de slide) 3.5x2 3250 46.84 280 Sem incluir o peso do motor e o redutor de velocidade
Ø4600x 14000 Moagem fechado 115- 135 　 <25 15 285 　 　 4200 　 485 Sem incluir o peso do motor e o redutor de velocidade
Ø5000x 15000 Moagem fechado 160- 165 　 <25 14 350 　 　 6000 　 598 Sem incluir o peso do motor e o redutor de velocidade

Como uma fabricante profissional de moínho de bolas na China, temos estados a fabricar moínho de bolas e outros equipamentos para fertilizantes por mais de 50 anos. O nosso equipamento para fertilizantes, máquinas de corte e dobradeiras são duráveis, de alta qualidade e fácil de operar. Estes produtos são amplamente utilizados na produção de fertilizantes, produtos químicos, materiais de construção e cimento. Eles são bem recebidos no Vietnã, Singapura, Malásia, Indonésia, Índia e mais.

Por favor contacte-nos se estiver a precisar de mais informações sobre os nossos equipamentos para fertilizantes.
